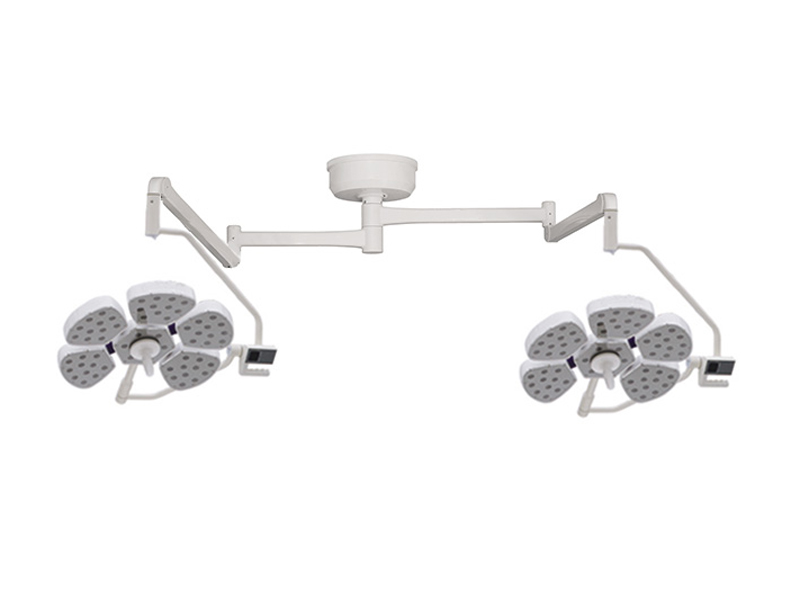

移动式LED手术无影灯

一种移动式LED手术无影灯，可调开关设置在移动支架上，移动支架水平延伸的臂上固定有聚光器，所述聚光器由带有手柄的调焦机构、灯盘组成，所述灯盘底面为向下凹陷球面，若干个装有透镜组的散热座分布在灯盘底面，至少3个灯盘在调焦机构的周围呈等距离分布，灯盘与调焦机构通过铰链铰接；散热座固定有LED驱动控制器，电源转换器和备用电源分别与电源切换器的输入端连接，电源切换器的输出端分别与LED驱动控制器和可调开关连接，可调开关与LED驱动控制器串接，LED驱动控制器串接若干个大功率
LED芯片电连接。本发明具有亮度可调，体积小，超长寿命，使用安全，光斑均匀，能提高照明质量 ，
一种移动式LED可调开关设置在移动支架上，移动支架水平延伸的臂上固定有聚光器，所述聚光器由带有手柄的调焦机构、灯盘组成，所述灯盘底面为向下凹陷球面，若干个装有透镜组的散热座分布在灯盘底面，至少3个灯盘在调焦机构的周围呈等距离分布，灯盘与调焦机构通过铰链铰接；散热座固定有LED驱动控制器，电源转换器和备用电源分别与电源切换器的输入端连接，电源切换器的输出端分别与LED驱动控制器和可调开关连接，可调开关与LED驱动控制器串接，LED驱动控制器串接若干个大功率
LED芯片电连接。本发明具有亮度可调，体积小，超长寿命，使用安全，光斑均匀，能提高照明质量，减少医疗事故的优点。


1．一种移动式LED手术无影灯，其特征在于：可调开关设置在移动支架上，移动支架水平延伸的臂上固定有聚光器，所述聚光器由带有手柄的调焦机构、灯盘组成，所述灯盘底面为向下凹陷球面，若干个装有透镜组的散热座分布在灯盘底面，至少3个灯盘在调焦机构的周围呈等距离分布，灯盘与调焦机构通过铰链铰接：


散热座固定有LED驱动控制器，电源转换器和备用电源分别与电源切换器的输入端连接，电源切换器的输出端分别与LED驱动控制器和可调开关连接，可调开关与LED驱动控制器串接，LED驱动控制器串接若干个大功率LED芯片电连接。


2．根据权利要求1所述的移动式LED手术无影灯，其特征在于：所述透镜组由大功率LED芯片和凸镜组成，大功率LED芯片固定在散热座的底面，凸镜嵌在散热座的顶面。


3．根据权利要求1所述的移动式LED手术无影灯，其特征在于：所述带有手柄的调焦机构包括螺杆螺母机构和连杆，其中手柄上设有螺杆螺母机构，连杆的一端与灯盘连接，另一端与螺杆螺母机构铰接。

    4．根据权利要求1所述的移动式LED手术无影灯，其特征在于：所述灯盘的球弧半径为1m。


5．根据权利要求4所述的移动式LED手术无影灯，其特征在于：所述灯盘底面的球弧半径1m处为散热座的安装面，散热座等距离分布在散热座的安装面上，灯盘底面中心设置有一个透镜组。

    6．根据权利要求1所述的移动式LED手术无影灯，其特征在于：所述灯盘的外罩采用铝合金材料制作。

技术领域

    本发明涉及一种医疗器械，特别涉及一种适宜在手术室、检查室内使用的医疗照明的移动式LED手术无影灯。

背景技术

    手术无影灯、检查灯等是医院常规和设备，使用医疗照明灯是众多医疗工作中必须的工作条件和前提。


目前常用的无影灯大多是采用单光源的卤素灯，这种卤素灯泡发出的光线是经由设置在灯头四周的多面反光镜折射到手术部位以达到无影的照明效果。而在实际应用中这种无影灯有以下缺点：体积大，耗电多发光率低，光源温度高，手术野光斑处升温不易控制，色差较大、不能达到垂直水平空气层流的要求、不宜在高要求的净化手术室使用，照明质量低影响医生对组织鉴别。同时这种无影灯还有色温低，灯泡寿命短，使用过程维护成本高等缺点。


还有采用多个光源的手术无影灯，这种无影灯的多个光源均采用独立设置，每个光源依然需要反光镜，在实际应用中，制造工艺复杂，生产成本高，其结构不便于的安装摄像头，影响影像的路影等缺点。


LED做为无影灯的光源具有显著的优越性，LED光源具有耗电少、发光效率高、光源温度低、手术野光斑处温度容易控制，色温容易调整，到接近自然光，灯泡寿命长等优点，然而由于LED做为无影灯的光源，因其散热、聚光调节、色温控制等问题需要解决，目前实际应用较为困难。
